Масляный трансформатор 7500 кВА

• в трансформаторах, погруженных в масло, используется эфирное масло, которое не воспламеняется и обеспечивает высокую пожаробезопасность

• используется семиступенчатая изоляция из кремниевой стали с обеих сторон, гарантирующая низкие потери и низкий уровень шума

• Высокая устойчивость к внезапным коротким замыканиям

• Термостойкая система изоляции

•Водонепроницаемый, влагостойкий и защищенный от солевых брызг,

Основные характеристики
Тип трансформатора	масло, погруженное с помощью консерванта
Номинальная мощность	до 40 мВА
Номинальное напряжение	до 132кВ
Частота	50/ 60Hz
Фаза	однофазный или трехфазный
Кран-чейнджер	без нагрузки или под нагрузкой
Материал обмотки	Алюминий/ Медь
Охлаждение	ONAN ONAF KNAF KNAN
Диэлектрические жидкости	Минеральное масло / Диметил силикон/ Растительное масло
Векторные группы	Dyn11, Yyn11
Кулеры	гофрированная стена или радиатор
Высота	Max. 5000M
стандарт	IEC, AS, EN, IEEE/ANSI, GOST

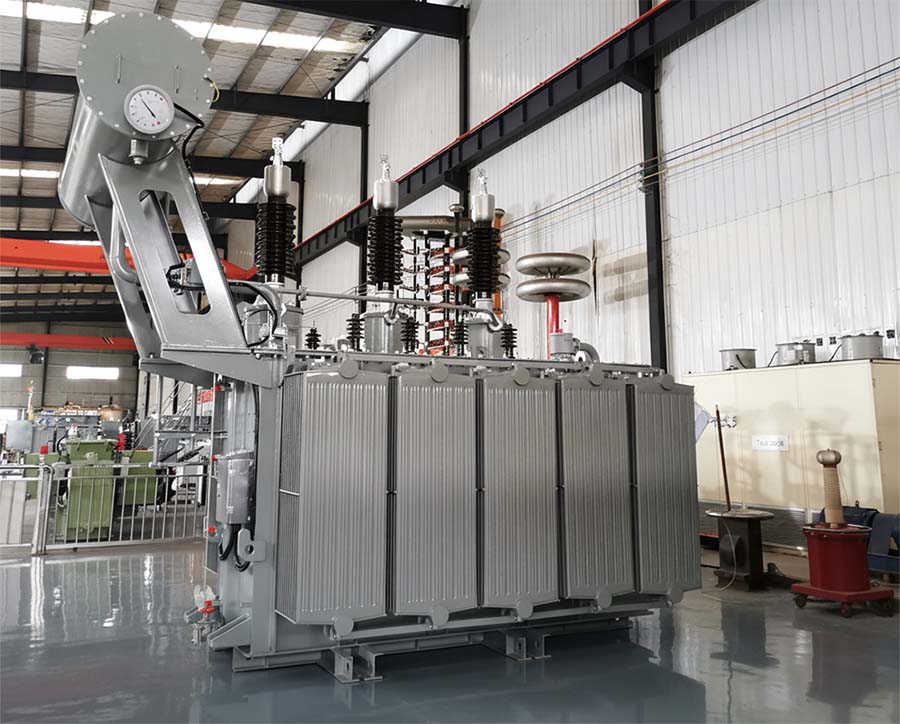

5000kva 66KV Transformer

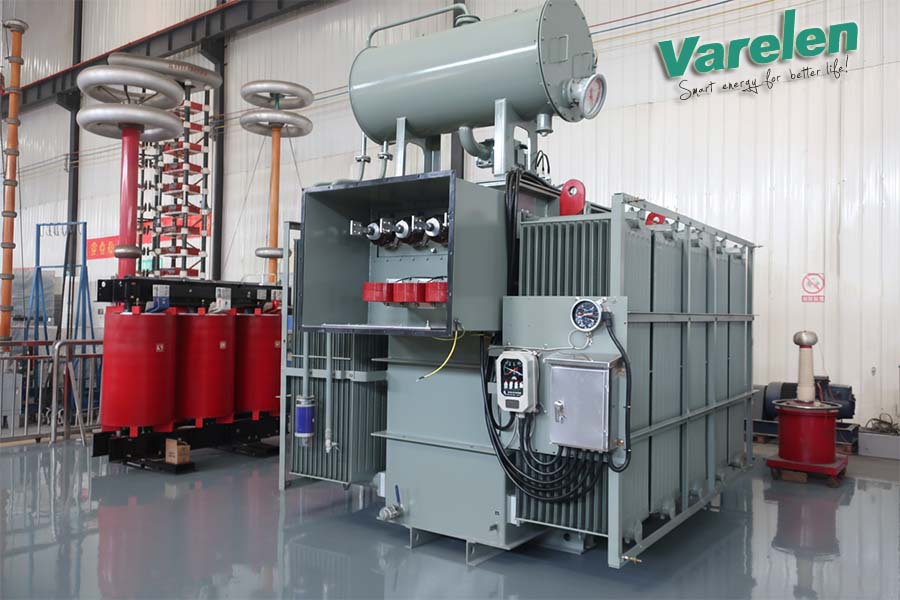

масляный трансформатор мощностью 7500 кВА

Рутинный тест

Измерение сопротивления обмотки
Измерение соотношения напряжений и проверка смещения фаз
Измерение сопротивления короткого замыкания и потерь
Измерение потерь холостого хода и тока
Диэлектрические рутинные испытания
Испытания устройств РПН, где это применимо
Испытание на герметичность трансформаторов с погружением под давлением (испытание на герметичность)
Испытания на герметичность и опрессовку баков газонаполненных трансформаторов
Проверка соотношения и полярности встроенных трансформаторов тока
Проверка изоляции сердечника и корпуса трансформаторов с жидким погружением с изоляцией сердечника или корпуса

Типовой тест

Испытание на превышение температуры
Диэлектрические испытания
Определение уровня звука для каждого метода охлаждения, для которого указан гарантированный уровень звука
Измерение мощности, потребляемой двигателями вентилятора и жидкостного насоса
Измерение потерь и тока холостого хода при 90% и 110% номинального напряжения

Специальный тест

Диэлектрические специальные испытания
Измерение повышения температуры в горячих точках обмотки
Определение емкостей обмоток относительно земли и между обмотками
Измерение коэффициента рассеяния (tanδ) емкостей системы изоляции
Определение переходных характеристик передачи напряжения
Измерение полного сопротивления нулевой последовательности трехфазных трансформаторов
Испытание на устойчивость к короткому замыканию
Измерение постоянного тока сопротивление изоляции каждой обмотки относительно земли и между обмотками
Вакуумное испытание на прогиб трансформаторов, погруженных в жидкость
Испытание трансформаторов, погруженных в жидкость, на прогиб под давлением
Испытание на вакуумную герметичность трансформаторов, погруженных в жидкость, на месте

Масляный трансформатор
