масляный распределительный преобразователь, разработанный для применения на открытом воздухе при высоких температурах, оснащен жидкостью на основе натурального эфира FR3, векторной группой Dyn11, 4%-ным сопротивлением, охлаждением KNAN, корпусом из нержавеющей стали SS304 и 120-процентной защитой от масла.
Этот трансформатор, изготовленный по индивидуальному заказу, предназначен для распределения электроэнергии на открытом воздухе, где важными требованиями проекта являются высокая температура окружающей среды, защита окружающей среды, пожарная безопасность, защита от масла и долговечность оборудования.
Трансформатор рассчитан на мощность 500 кВА при первичном напряжении 11 кВ и вторичном напряжении 433 В и предназначен для работы при температуре окружающей среды до 50°C.
| Item | Specification |
|---|---|
| Rated Power | 500 kVA |
| Primary Voltage | 11 kV |
| Secondary Voltage | 433 V |
| Phase | Three Phase |
| Frequency | 50 Hz |
| Vector Group | Dyn11 |
| Impedance Voltage | 4% |
| Tap Changer | Off-circuit, ±2 × 2.5% |
| Insulating Fluid | FR3 Natural Ester Fluid |
| Cooling Method | KNAN |
| Maximum Ambient Temperature | 50°C |
| Winding Temperature Rise | 55°C |
| Oil Temperature Rise | 50°C |
| Enclosure Material | SS304 Stainless Steel |
| Enclosure Protection | IP53 |
| Oil Containment Capacity | 120% of transformer oil volume |
| Enclosure Colour | RAL7033 |
| Oil Temperature Indicator | Alarm + Trip |
| Oil Level Indicator | High + Low Level |
| Pressure Protection | Pressure Relief Device |
| Warranty | 12 months after commissioning |
Зачем использовать маслонаполненный трансформатор FR3?
FR3 - это изоляционная жидкость на основе натурального эфира, используемая в трансформаторах с жидкостным наполнением в качестве альтернативы обычному минеральному изоляционному маслу.
FR3 может стать привлекательным решением для использования на открытом воздухе в трансформаторах, если в проекте уделяется больше внимания пожарной безопасности, экологическим аспектам и биоразлагаемым изоляционным жидкостям.
Основные преимущества FR3 natural ester fluid
1. Улучшенные характеристики пожарной безопасности
Жидкости на основе натуральных эфиров, как правило, имеют значительно более высокую температуру воспламенения, чем обычные минеральные масла, что делает их привлекательными для установок, где риск возникновения пожара является важным фактором проектирования.
2. Экологические преимущества
Жидкость на основе натурального эфира FR3 получена из возобновляемого растительного сырья и поддается биологическому разложению, что делает ее пригодной для проектов с высокими экологическими требованиями.
3. Подходит для установок, чувствительных к воздействию окружающей среды
Сочетание жидкости на основе натурального эфира и специальной системы защиты от масла обеспечивает дополнительный уровень защиты окружающей среды при установке на открытом воздухе.
Рассчитан на высокую температуру окружающей среды 50°C
Одним из важных требований данного проекта является максимальная температура окружающей среды 50°C.
Трансформатор, работающий в условиях высокой температуры окружающей среды, имеет меньший запас теплоотдачи по сравнению с трансформатором, работающим в стандартных условиях окружающей среды.
По этой причине при тепловом проектировании необходимо учитывать:
Потери в трансформаторе
Повышение температуры обмотки
Повышение температуры масла
Эффективность охлаждения
Температура окружающей среды
Условия установки
Постоянная рабочая нагрузка
Данный трансформатор оснащен:
Повышение температуры обмотки: на 55°C
Повышение температуры масла: на 50°C
Данная спецификация предоставляет инженерам четкие рекомендации по тепловому проектированию, позволяющие оценить работу трансформатора в жарких наружных условиях.
Защита от утечки масла на 120%
Корпус трансформатора оснащен встроенным масляным резервуаром.
Емкость для хранения масла рассчитана на 120% объема трансформаторного масла. Система герметизации предназначена для предотвращения попадания изолирующей жидкости в окружающую среду в случае утечки масла.
Для наружных трансформаторных установок защита от масла может быть особенно важна для:
Трансформатор также не допускает утечки масла во время эксплуатации, что делает уплотнение и маслонепроницаемую конструкцию важными элементами процесса производства и контроля.
Система контроля и защиты трансформатора Трансформатор мощностью 500 кВА оснащен несколькими устройствами контроля и защиты.
Индикатор температуры масла
Индикатор температуры масла обеспечивает:
Это позволяет системе мониторинга трансформатора реагировать на ненормальные температурные условия масла.
Индикатор уровня масла
Индикатор уровня масла обеспечивает:
Это помогает операторам выявлять ненормальный уровень масла во время эксплуатации и осмотра.
Устройство для сброса давления
Для защиты от избыточного внутреннего давления установлено устройство для сброса давления.
ругие принадлежности Трансформатор также включает в себя:
Место отбора проб масла четко обозначено:
“ТОЧКА ОТБОРА ПРОБ” Это упрощает регулярный отбор проб масла и контроль состояния трансформатора для обслуживающего персонала.

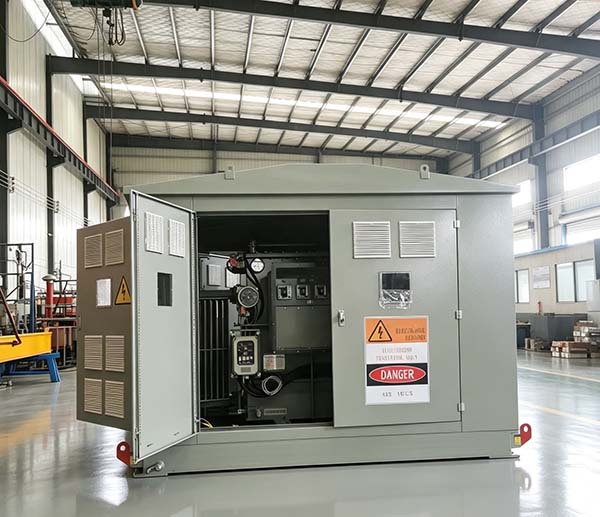

Удобный в обслуживании корпус трансформатора
Для наружного трансформатора важна защита, но не менее важна и доступность для технического обслуживания.
В этом трансформаторе используются четыре дверцы с болтами, обеспечивающие доступ для осмотра и технического обслуживания.
Двери для технического обслуживания высокого и низкого напряжения оснащены:
Ограничителями для дверей
Кабелями заземления 35 мм2
Корпус также включает в себя внутреннюю платформу для ходьбы над зоной хранения нефтепродуктов.
платформу для ходьбы над зоной хранения нефтепродуктов.
Во внутренней системе заземления используется:
Заземляющий кабель из ПВХ толщиной 70 мм2
Эти детали предназначены для того, чтобы сделать операции по осмотру и техническому обслуживанию более удобными и в то же время соответствовать требованиям безопасности на объекте.
Применение трансформатора мощностью 500 кВА
Этот тип масляного трансформатора мощностью 500 кВА, 11 кВ / 433 В, может быть использован в системах распределения электроэнергии среднего напряжения и для установки на открытом воздухе.
Типичные области применения::
Для подрядчиков EPC трансформатор - это не просто еще один электрический компонент. Он должен выдерживать суровые условия эксплуатации на открытом воздухе, защищать окружающую среду, обеспечивать безопасный доступ для технического обслуживания и плавно интегрироваться в общий проект.
Наш масляный трансформатор мощностью 500 кВА спроектирован как полный комплект трансформаторов для наружного применения для решения этих задач.
