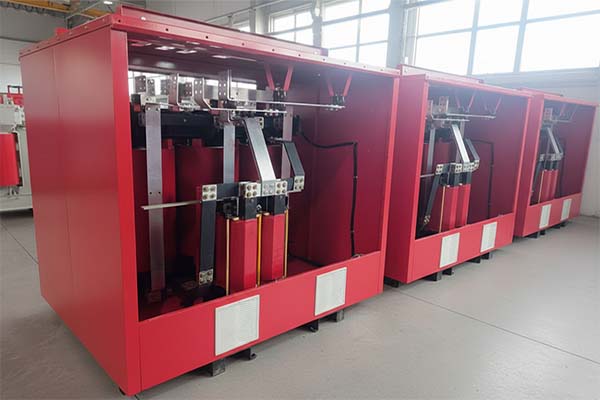

Сухой преобразовательный трансформатор для питания 6ти пульсного выпрямителя по схеме две обратные звезды с уравнительным реактором
Компания Varelen специализируется на изготовлении трансформаторов по индивидуальному заказу для сложных систем преобразования энергии. Одним из наших последних решений является преобразовательный трансформатор сухого типа, предназначенный для 6–импульсной выпрямительной системы переменного тока в постоянный. Такая конструкция особенно эффективна для 6-импульсных выпрямительных систем, где важна стабильная мощность постоянного тока и снижение гармоник. В компании Varelen мы разрабатываем преобразовательные трансформаторы по индивидуальному заказу, которые отвечают самым строгим промышленным требованиям, сочетая технологию точной намотки с надежными системами изоляции и оптимизированной топологией цепи.
Что такое сухой преобразовательный трансформатор?
сухой преобразовательный трансформатор - это специализированный трансформатор, предназначенный для питания выпрямительных систем, преобразующих переменный ток в постоянный. В отличие от устройств, работающих в масляном режиме, он использует твердую изоляцию (например, эпоксидную или литую смолу) и безопасно работает без жидкого хладагента.
Основные характеристики:
Этот тип трансформаторов широко используется в промышленных приводах, электролизных установках, источниках питания постоянного тока и преобразователях возобновляемой энергии.
Технические характеристики Varelen
| Особенность | Спецификация |
| Номинальная мощность трансформатора | 100 кВА - 25 МВА |
| Напряжение | 10 кВ, 6 кВ, 0,196кВ, 0,341кВ |
| Частота | 50 Гц |
| Высоковольтная обмотка | литая смола |
| Обмотка низкого напряжения | ВПИ |
| Система охлаждения |
ANAN Подача воздуха, Естественный воздух / принудительный воздух (опционально) |
| Векторная группа | Y/y0nr/y6nr |
|
Степень защиты |
IP00 for IP54( Класс защиты IP54, защита от пыли и брызг) |
| Окружающий |
min -45°C, max. +40°C |
Роль однофазный реактор ВПИ
Однофазный реактор интерфаза (ПиС) играет важную роль в мульти-системах импульсного выпрямителя. Его основная функция заключается в:
Выравнивает распределение тока между параллельными ветвями выпрямителя.
Уменьшает циркулирующие токи и повышает стабильность выходного напряжения постоянного тока.
Ограничивает гармоники, вносимые в сеть.
Повышает эффективность использования напряжения в цепях постоянного тока.
Технология вакуумной пропитки под давлением (VPI) для обычных применений среднего и низкого напряжения. Реакторы сухого типа являются фундаментальными компонентами в управлении качеством электроэнергии, поэтому снижение потерь, выравнивание затрат и формирование сигнала могут привести к общему снижению затрат на оборудование.
Почему стоит выбрать корпус с защитой IP54?
Корпус с защитой IP54 обеспечивает:
Защита от пыли Защита водных ресурсов
Долговечность
Соблюдение требований
безопасности
Преимущества интегрированного решения Трансформатор + реактор
Компактная конструкция: Трансформатор и реакторы в одном корпусе уменьшают занимаемую площадь.
Повышенная мощность: Реакторы ограничивают гармоники, повышают стабильность напряжения и защищают чувствительные нагрузки.
Высокая безопасность и надежность
• Тщательные испытания на климатическую, экологическую и пожарную безопасность подтверждают оптимальную производительность даже в суровых условиях (минимум -50°C и влажность 95%)
• <5 шт для уменьшения старения изоляции под воздействием электрического поля
Экологическая адаптируемость: степень защиты IP54 обеспечивает надежную работу в сложных климатических условиях.
Простота монтажа и транспортировки
Зачем использовать соединение в виде двойной обратной звезды?
Для 6-импульсных выпрямительных систем конфигурация в виде двойной обратной звезды (DRS) является проверенной топологией.
Вот почему: Фазовый сдвиг: обеспечивает контролируемое смещение фаз между двумя вторичными обмотками, помогая снизить уровень гармоник определенного порядка.
Подавление гармоник: Сводит к минимуму искажения, подаваемые обратно в источник переменного тока.
Улучшенная выходная мощность: В сочетании с межфазным реактором обеспечивает более плавную форму сигнала постоянного тока.
Балансировка нагрузки: Обеспечивает более равномерную нагрузку на полупроводниковые приборы.
Такая топология особенно эффективна, когда приоритетными являются высокая надежность и соответствие требованиям электросети.
Применение в промышленных энергосистемах
Преобразовательные трансформаторы сухого типа с межфазными реакторами широко применяются в:
Приводы с регулируемой частотой вращения (VSD): Для двигателей в горнодобывающей, сталелитейной и тяжелой промышленности.
Процессы электролиза: Обеспечение стабильного постоянного тока для химического производства.
Мощные выпрямители: Для тяговых устройств, подстанций постоянного тока и преобразователей возобновляемой энергии.
Промышленные источники постоянного тока: Для испытательных систем, печей и производственных линий.
Как Varelen предлагает индивидуальные решения в области электропитания
Каждый проект уникален, как и каждый производимый нами трансформатор.
В Varelen мы:
определяем напряжение, мощность и гармонические характеристики в соответствии с требованиями заказчика.
Предлагаем как стандартные, так и индивидуальные соединения обмоток для выпрямителей.
Интегрируйте однофазные межфазные реакторы, оптимизированные для балансировки нагрузки.
Протестируйте каждый трансформатор в соответствии с международными стандартами безопасности и производительности.
Вывод
Это решение идеально подходит для приводов, выпрямителей и источников питания постоянного тока, где эффективность и надежность не подлежат обсуждению. В компании Varelen мы сочетаем технологию прецизионной намотки, передовые системы изоляции и индивидуальный дизайн для создания трансформаторов, адаптированных к вашим требованиям.
