Что такое обмотка трансформатора из литой смолы?
Трансформаторная обмотка сухого типа от Varelen отличается гибкостью конструкции и позволяет трансформаторам работать при экстремально низких температурах окружающей среды до -60ºC, обеспечивая более высокую устойчивость к короткому замыканию и превосходную производительность при изменении нагрузки. Линейное распределение BIL обеспечивает максимально возможную защиту от трещин на катушках, поскольку при изготовлении катушек не используется силикон. Трансформаторы Varelen демонстрируют лучшие эксплуатационные характеристики при динамических нагрузках и суровых условиях окружающей среды (превышающих E2), что делает их особенно подходящими для использования в условиях экстремально низких температур. Кроме того, доказано, что вакуумный автоматический выключатель повышает надежность и безопасность.
трансформаторы сухого типа имеют высоковольтную и низковольтную обмотки.

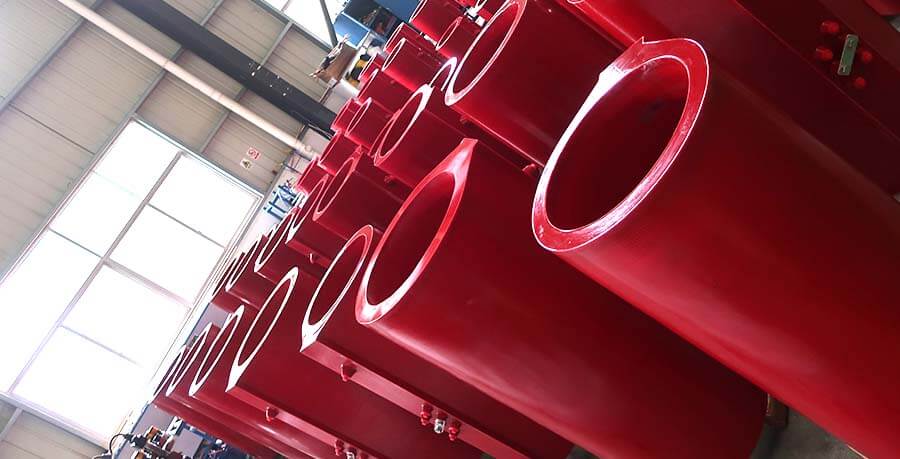

Высоковольтная обмотка является основой трансформатора, изготовленного из литой смолы. богатый опыт компании varelen воплощен в двухслойной обмотке. Наши трансформаторы из литой смолы отличаются тем, что провода высоковольтной обмотки полностью заключены в закрытый корпус из литой смолы с гладкой поверхностью.

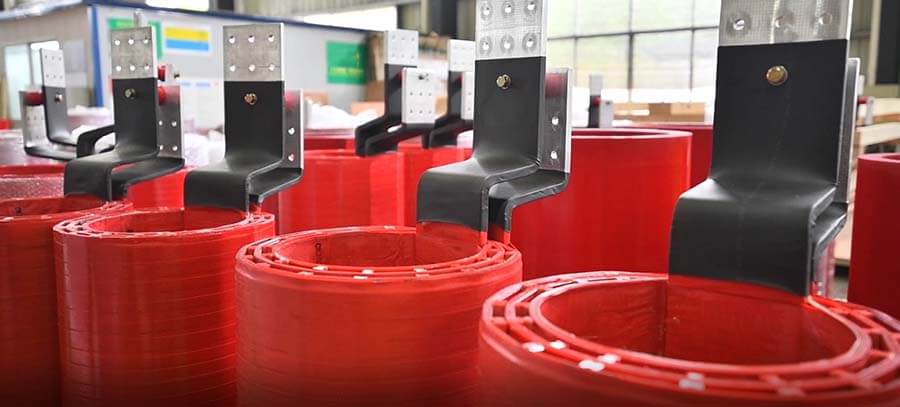

Низковольтная обмотка трансформаторов из литой смолы Varelen почти всегда выполнена в виде фольговой обмотки. Преимущества такой формы обмотки говорят сами за себя:
• Высокая пропускная способность по току
• Равномерное распределение температуры в обмотке
• Высокое сопротивление короткому замыканию По техническим причинам возможны исключения, например, для более низких номинальных мощностей ниже 160 кВА и для более высоких системных напряжений (Um >7,2 кВ).,
Особенности высоковольтных и низкочастотных обмоток из литой смолы
ысоковольтная обмотка: Двухслойные катушки Герметизация: Провода полностью погружены в литую смолу с гладкой внешней поверхностью.
Конструкция без пустот: Минимизирует риск частичного разряда и увеличивает срок службы изоляции.
Механическая прочность: Монолитное литье обеспечивает отличную устойчивость к вибрациям и коротким замыканиям.
Влагостойкость: Закрытый корпус из полимера исключает попадание воды, что идеально подходит для работы во влажной или агрессивной среде.
Обмотка низкого напряжения (НН):
Конструкция обмотки из фольги Равномерное распределение тока: Широкая поверхность фольговых проводников снижает потери на вихревые токи.
Отличная теплоотдача: Равномерное повышение температуры по всей катушке увеличивает срок службы.
Высокая стойкость к короткому замыканию: Слои фольги, покрытые полимерным покрытием, обеспечивают устойчивость к механическим воздействиям.
Безопасность эксплуатации: низкое энергопотребление, самозатухание в случае пожара,
Компания Varelen предлагает трансформаторы из литой смолы с медными и алюминиевыми обмотками и возможностью встраивания в систему класса F или класса H (180°C).
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Трансформаторы из литой смолы рассчитаны на различные климатические и экологические классы. Требуемые классы должны определяться оператором установки. В стандартной комплектации возможны конфигурации до классов C2 и E2 в соответствии с IEC, необходимо запросить более высокие классы.

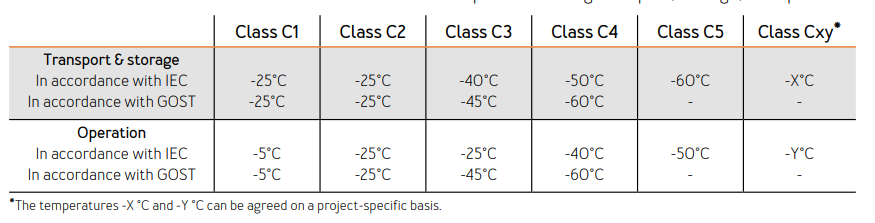

КЛИМАТИЧЕСКИЕ КЛАССЫ
Климатический класс учитывает самую низкую температуру окружающей среды при транспортировке, хранении и эксплуатации.
ЭКОЛОГИЧЕСКИЕ КЛАССЫ
Влажность воздуха, наличие капель воды, конденсата и загрязнений относятся к числу факторов , влияющих на трансформаторы сухого типа. Эти факторы важны не только во время эксплуатации, но и во время хранения до установки трансформатора. С учетом этих различий в условиях окружающей среды в соответствии с IEC 60076-11 определены пять экологических классов для трансформаторов, не имеющих специальных мер внешней защиты.
Класс E1: Время от времени на трансформаторе может образовываться конденсат (например, когда трансформатор находится в выключен). Возможно загрязнение в ограниченной степени. Класс E2: Частое образование конденсата или легкое загрязнение или сочетание того и другого. Класс E3: Частое образование конденсата или среднее загрязнение или сочетание того и другого. Класс E4: Частое образование конденсата или легкое загрязнение или сочетание того и другого.
Где используются трансформаторные обмотки из литой смолы?
Трансформаторные обмотки из литой смолы широко используются в различных отраслях промышленности и инфраструктуре благодаря своей безопасности, простоте обслуживания и экологичности:
Кроме того, прочные высоковольтные и низкочастотные обмотки Varelen обеспечивают бесперебойную работу даже при перегрузке или загрязнении окружающей среды.
транспорт
Как производитель, компания Varelen понимает важность логистики для клиентов. Многолетний опыт работы команды Varelen Logistics в области транспорта гарантирует, что трансформаторы доставляются, разгружаются и устанавливаются в соответствии с графиком. Компания Varelen занимается оформлением всей официальной документации в зависимости от конечного пункта назначения и условий доставки.

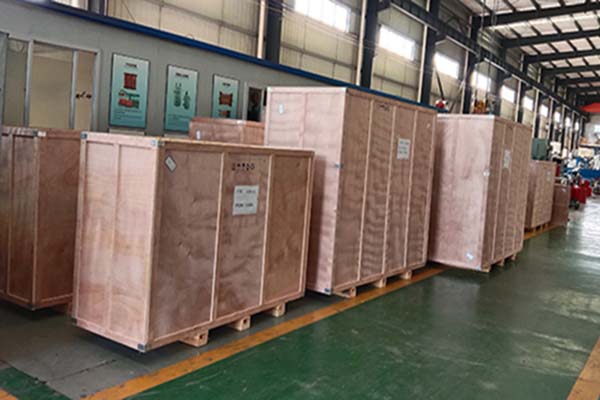

Различная упаковка для особых случаев применения или условий эксплуатации
Компания Varelen обладает многолетним опытом в организации специальных перевозок, когда это требуется.
Вывод
В Varelen мы используем наш огромный опыт и экспертные знания для работы с нашими клиентами над разработкой специализированных решений, разработанных специально в соответствии с их требованиями. Мы производим обмотки трансформаторов из литой смолы номинальной мощностью до 25 МВА при системном напряжении 52 кВ для широкого спектра применений во множестве отраслей.
