•Огнестойкий / самозатухающий
•Экологический и климатический класс E4 C5 F1
• Снижение потерь нагрузки и повышение надежности
• Высокая устойчивость к коротким замыканиям
•Повышенная грузоподъемность
• трансформаторы, изготовленные по индивидуальному заказу, могут соответствовать различным требованиям, предъявляемым к высоте над уровнем моря
• Не требуют технического обслуживания
| Основная спецификация | |

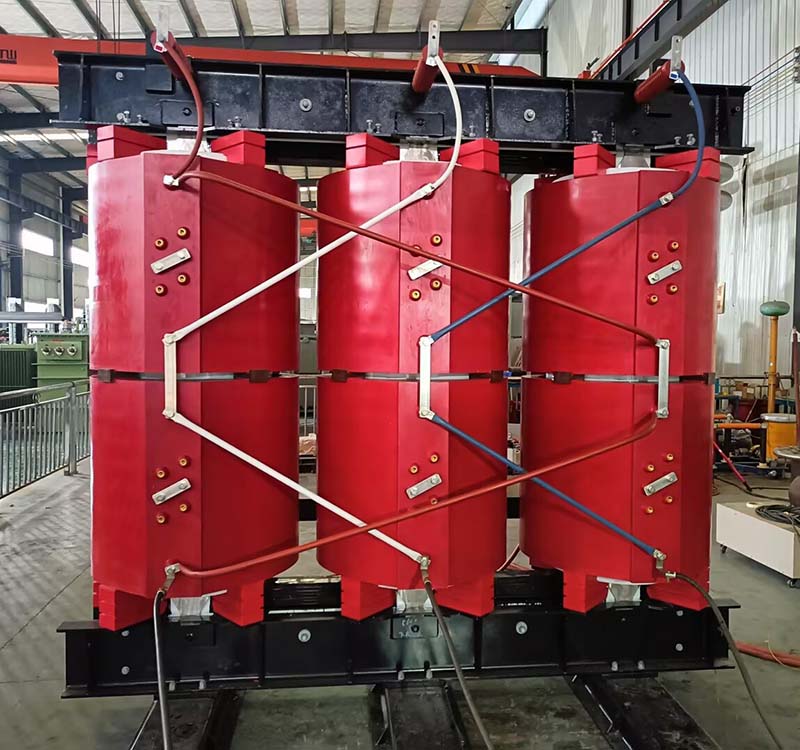

| Тип трансформатора | литая смола |
| Номинальная емкость | до 25 мВА |
| Номинальное напряжение | до 66кВ |
| Частота | 50/60 Hz |
| Фаза | 3 фазы |
| Материал обмотки | Медь /Алюминий |
| Класс изоляции | F( 150℃）, H（180℃） |
| Группа векторов | Dyn11, Dyn5 ，YNd1d1 |
| Защитный кожух | IP00 to IP54 |
| Охлаждение | AN, AF, ANAN, ANAF, AFWF |
| Экологические и климатические классы | E4 C5 F1 |
| стандарт |
IEC, AS, EN, IEEE/ANSI, GOST |
| высота | Max 5000m |

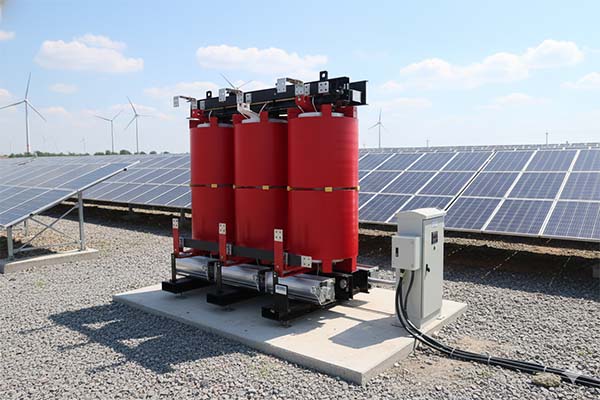

| Применение | промышленные, коммерческие объекты и объекты общественного питания, общественные здания, солнечные батареи и другие внутренние помещения. |
1.Ступенчатое ламинирование внахлестку
Для изготовления сердечника используется высококачественная холоднокатаная кремниевая сталь с зернистой структурой. Кремниевая сталь режется на автоматическом станке с высокой точностью и небольшими заусенцами. Низкие потери холостого хода и тока достигаются за счет технологии укладки штифтов и штабелирования без верхнего хомута. Такая конструкция позволяет эффективно снижать уровень шума.
2. Низковольтная обмотка из фольги низкого напряжения
Стандартная низковольтная обмотка, выполненная дважды из медной фольги (или алюминиевой фольги) с чередованием DMD, что снижает диэлектрическое напряжение. Катушки в собранном виде имеют форму равномерно ограниченных цельных цилиндров, защищенных от влаги. Такая обмотка обладает отличной динамической стабильностью в условиях короткого замыкания.
3. Экологичность+МОЩНОСТЬ
Отсутствие риска возникновения пожара из-за использования легковоспламеняющихся материалов. Отсутствие риска загрязнения окружающей среды из-за утечки жидкости. Используемые материалы пригодны для вторичной переработки.
4. Экономия
Высокоэффективная конструкция, простота обслуживания и монтажа в зданиях.
5.Компактность
Компактная конструкция для внутренних и специальных помещений или коробчатых габаритов, сочетающая гибкость расположения клемм.
6. Устойчивость
Разработана и протестирована для работы в сложных экологических условиях - от загрязненных зон до установок с низкими температурами.
Рутинный тест
Типовой тест
Специальный тест
