Трансформатор сухого типа VPI

•Высокотехнологичная обработка рулона методом VPI (вакуумной пропитки под давлением) с последующим высокотемпературным отверждением, высокой изоляцией, защитой от пыли и влаги.

•Лучшая влагостойкость / пылезащитность / устойчивость к ударам молнии

Низкий уровень шума, низкие потери, сильное сопротивление короткому замыканию, низкий разряд.

•Низкое повышение температуры, длительный срок службы

•Дисковая обмотка с отличной устойчивостью к короткому замыканию и повышенной эффективностью охлаждения

Трансформатор сухого типа VPI

Связанные параметры продукта

Основная спецификация
Тип трансформатора Вакуумная пропитка под давлением
Номинальная емкость до 25 мВА
Номинальное напряжение до 66кВ
Частота 50/60 Hz
Фаза 3 фазы
Материал обмотки Медь /Алюминий
Класс изоляции F( 150℃), H(180℃)
Группа векторов Dyn11, Dyn5, YNd1d1
Защитный кожух IP00 to IP54
Охлаждение AN, AF
высота Max   5000m
Стандарт

IEC, AS, EN, IEEE/ANSI, GOST

Применение промышленные, коммерческие объекты и объекты общественного питания, общественные здания, солнечные батареи и другие внутренние помещения.



Технология вакуумной пропитки под давлением.

Интегрированные обмотки высокого и низкочастотного напряжения повышают механическую прочность и устойчивость к короткому замыканию благодаря технологии вакуумной пропитки под давлением. Используемый изоляционный материал C-класса Dupont Nomex paper, а также обмотка из кислородной меди обеспечивают меньший частичный разряд, холостой ход и потерю нагрузки, а также низкое повышение температуры。

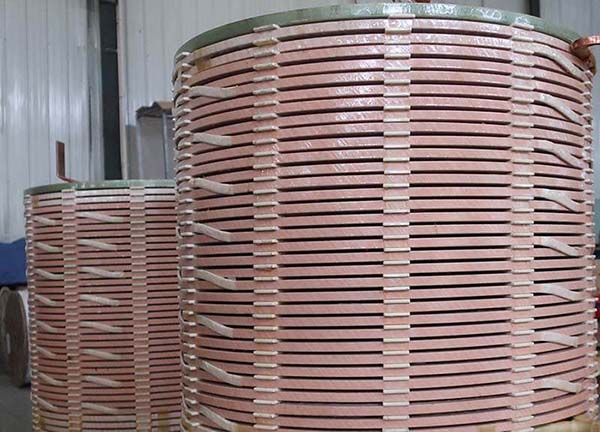

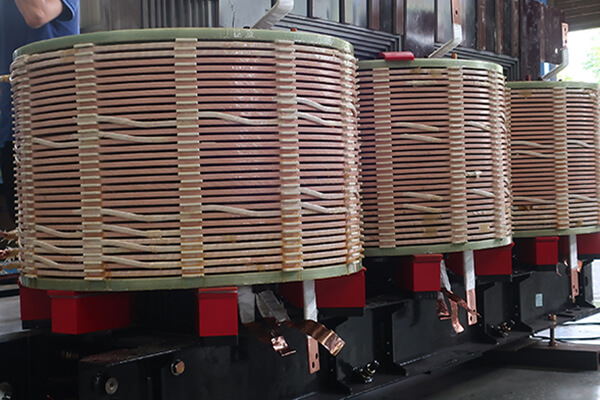

Vacuum pressure impregnation  technology.VPI disc winding body

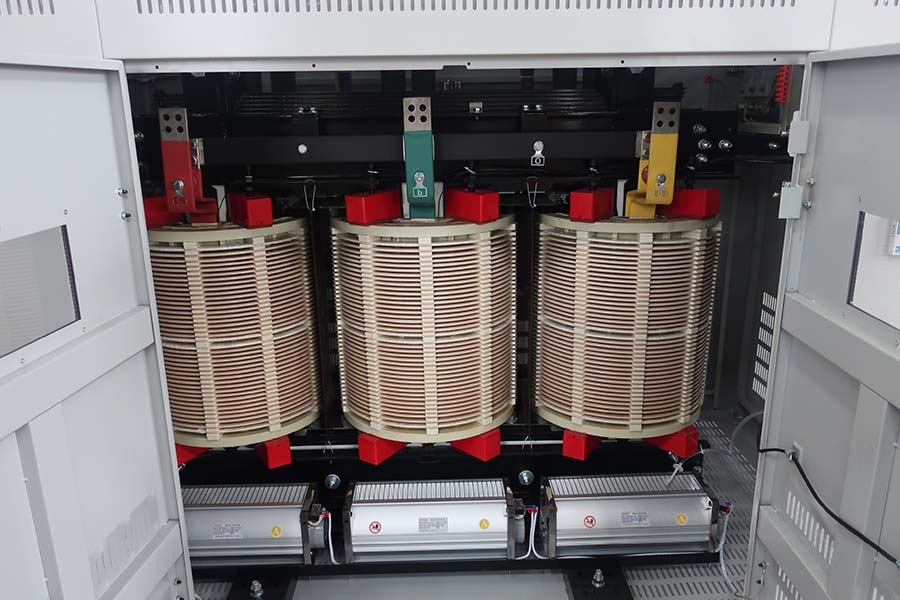

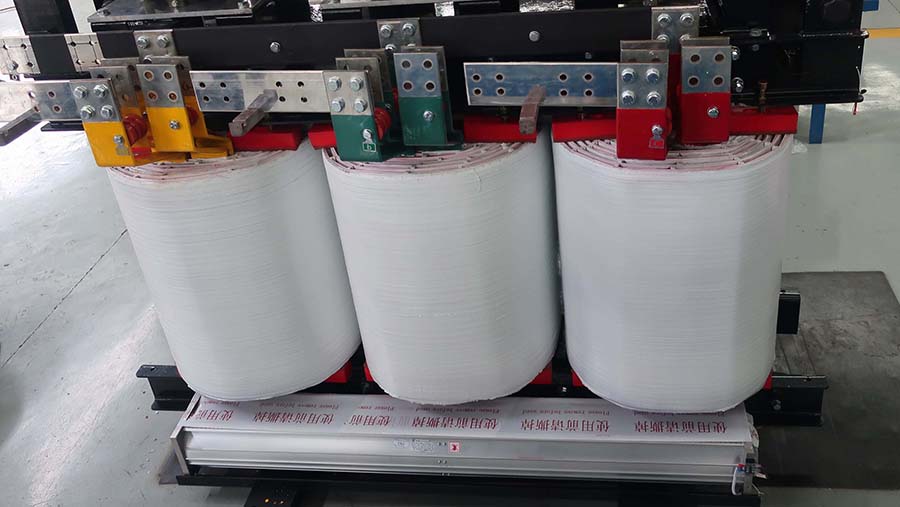

VPI dry type transformer with enclosureVPI dry type layer winding transformer

ЗАВОДСКИЕ ИСПЫТАНИЯ

Для каждого трансформатора подготавливается и выдается протокол испытаний, в соответствии с IEC 60076. Кроме плановых испытаний, мы также предлагаем типовые испытания и специализированные испытания для удовлетворения всех требований заказчика.

Рутинный тест

  • Измерение сопротивления обмотки
  • Измерение соотношения напряжений и проверка смещения фаз
  • Измерение сопротивления короткого замыкания и потерь нагрузки
  • Измерение потерь холостого хода и тока
  • Испытание выдерживаемым напряжением переменного тока с отдельным источником
  • Испытание на выдерживаемое напряжение переменного тока
  • Измерение частичного разряда

Типовой тест

  • Испытание грозовым импульсом
  • Испытание на повышение температуры

Специальный тест

  • Измерение частичного разряда
  • Измерение уровня звука
  • Испытание на короткое замыкание
