Трансформатор фазового сдвига

•Улучшенная конструкция, компактный размер, превосходная надежность

•многоимпульсные трансформаторные решения для снижения уровня гармоник в приводах переменного тока

•Доступны многофазные блоки, мост с 6,12, 24, 36 импульсами

•Трансформатор VPI изготовлен из изоляционных материалов Dupont класса C с большим запасом по повышению рабочей температуры, высокой перегрузочной способностью, высокой огнестойкостью, хорошей термостойкостью и длительным сроком службы

Трансформатор фазового сдвига

Связанные параметры продукта

Основные характеристики
Тип сухой тип
Фаза трехфазный
Частота 50/ 60Hz
Номинальная емкость от 250 до 10000 кВА
Номинальное ВН 3kV to 13.8kV
Номинальный LV 3kV to 10kV
Рост температуры 125K
Режим охлаждения AN / AF
Класс изоляции H
Код подключения обмотки Y/E/yn
Импеданс 6- 9%
Доступны вторичные обмотки 6, 9, 12, 15, 18, 21, 24, 27, 36 windings
Максимальная температура +40℃
Минимальная температура -25℃
Высота 1000M

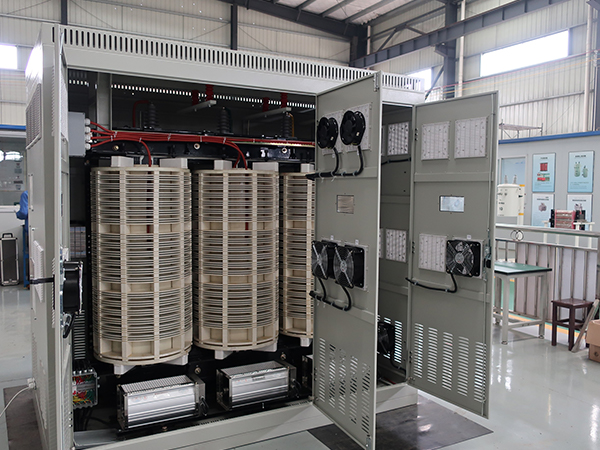

Многоимпульсный выпрямительный трансформатор сухого типа



Трансформатор VPI с отличной конструкцией, небольшими размерами и высокой надежностью:

1. Благодаря электромагнитной и структурной оптимизации, малому размеру и малошумному дизайну

2. Одинаковые формы обмоток, специальная опорная конструкция торцевой поверхности катушки, высокая механическая прочность, высокая устойчивость к короткому замыканию, безопасность и надежность

3. Не требующая технического обслуживания конструкция корпуса крепления, обеспечивающая надежность при транспортировке и эксплуатации на большие расстояния.

4. Ведущий излагает информацию аккуратно, разумно и приятно.



Высококачественный материал и хорошие эксплуатационные характеристики:

1. Изготовлен из изоляционных материалов Dupont класса C с большим запасом прочности при повышении рабочей температуры, высокой перегрузочной способностью, высокой огнестойкостью, хорошей термостойкостью и длительным сроком службы.

2. Применена вакуумная пропитка под давлением класса C изоляционной краской UL для обеспечения влагостойкости, пыленепроницаемости, защиты от загрязнения и низкого уровня частичного разряда.

3. С высококачественным сердечником из листовой кремниевой стали и высококачественной бескислородной медной проволокой для снижения потерь при эксплуатации и повышения эффективности.

Применение
Обеспечивает мощность многофазного выпрямителя для инвертора среднего и высокого напряжения, играет множественную роль изоляции и сдвига фаз, в основном используется в вентиляторах котлов на электростанциях, в системах водоснабжения и металлургии, химической промышленности и коммунальном строительстве автоматизированной системы управления.

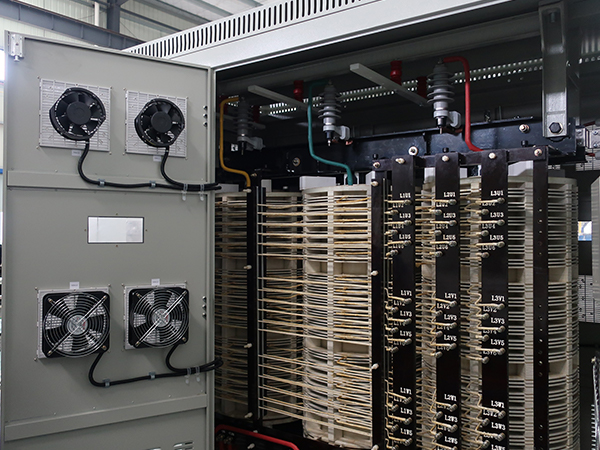

multi winding dry type transformerphase shift rectifier transformer



ЗАВОДСКИЕ ИСПЫТАНИЯ

Для каждого трансформатора подготавливается и выдается протокол испытаний, в соответствии с IEC 60076. Кроме плановых испытаний, мы также предлагаем типовые испытания и специализированные испытания для удовлетворения всех требований заказчика.

30 импульсный трансформатор

Рутинный тест

  • Измерение сопротивления обмотки
  • Измерение соотношения напряжений и проверка смещения фаз
  • Измерение сопротивления короткого замыкания и потерь нагрузки
  • Измерение потерь холостого хода и тока
  • Испытание выдерживаемым напряжением переменного тока с отдельным источником
  • Испытание на выдерживаемое напряжение переменного тока
  • Измерение частичного разряда

Типовой тест

  • Испытание грозовым импульсом
  • Испытание на повышение температуры

Специальный тест

  • Измерение частичного разряда
  • Измерение уровня звука
  • Испытание на короткое замыкание
