Специальный трансформатор

• Силовой трансформатор конструкции Varelen может выдерживать напряжение до 132 кВ по индивидуальному заказу
• Высокая устойчивость к короткому замыканию
• Низкие потери и экономия затрат
• Доступны трансформаторы по индивидуальному заказу
• Компактные размеры и вес
• Длительный срок службы
•7-ступенчатая конструкция чугунного сердечника внахлестку, чугунные сердечники изготовлены из холоднокатаной кремнистой стали, ориентированной по зерну, с низкими потерями
• Система изоляции, устойчивая к высоким и низким температурам

Связанные параметры продукта

Тип трансформатора	масляного типа
Номинальная мощность	до 40мВА
Номинальное напряжение	до 132кВ
Частота	50/ 60Hz
Фаза	однофазный или трехфазный
Кран-чейнджер	без нагрузки или под нагрузкой
Материал обмотки	Алюминий/ Медь
Охлаждение	ONAN , ONAF, KNAN, KNAF etc.
Диэлектрические жидкости	Минеральное масло / Диметил силикон/ Растительное масло
Векторные группы	Dyn11, Yyn11
Кулеры	гофрированная стена или радиатор
стандарт	IEC, AS, EN, IEEE, ANSI, GOST

Все трансформаторы могут быть спроектированы и изготовлены по индивидуальному заказу, а также поставляться с широким спектром аксессуаров, в зависимости от требований заказчика.

Продукция Varlen включает в себя:

• Коэффициент полезного действия

• Снижение гармонических помех

•Индивидуальные размеры с учетом ограничений по размеру и весу

•Специальные корпуса для жестких условий окружающей среды

•Уникальные входные и выходные напряжения

•Низкий пусковой ток

•6, 12 и 18, 24 и 36 импульсных приводных изолирующих трансформаторов

•Работа выпрямителя

•Высокая эффективность

• Низкий уровень слышимого шума

•Низкое повышение температуры

•Работа в море

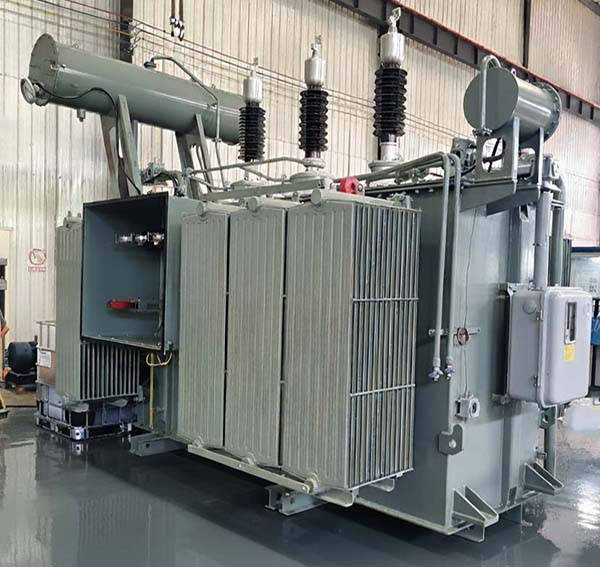

•Опасное расположение 15mva power transformer

ЗАВОДСКИЕ ИСПЫТАНИЯ

Для каждого трансформатора подготавливается и выдается протокол испытаний, в соответствии с IEC 60076. Кроме плановых испытаний, мы также предлагаем типовые испытания и специализированные испытания для удовлетворения всех требований заказчика.

Рутинный тест

Измерение сопротивления обмотки
Измерение соотношения напряжений и проверка смещения фаз
Измерение сопротивления короткого замыкания и потерь
Измерение потерь холостого хода и тока
Диэлектрические рутинные испытания
Испытания устройств РПН, где это применимо
Испытание на герметичность трансформаторов с погружением под давлением (испытание на герметичность)
Испытания на герметичность и опрессовку баков газонаполненных трансформаторов
Проверка соотношения и полярности встроенных трансформаторов тока
Проверка изоляции сердечника и корпуса трансформаторов с жидким погружением с изоляцией сердечника или корпуса

Типовой тест

Испытание на превышение температуры
Диэлектрические испытания
Определение уровня звука для каждого метода охлаждения, для которого указан гарантированный уровень звука
Измерение мощности, потребляемой двигателями вентилятора и жидкостного насоса
Измерение потерь и тока холостого хода при 90% и 110% номинального напряжения

Специальный тест

Диэлектрические специальные испытания
Измерение повышения температуры в горячих точках обмотки
Определение емкостей обмоток относительно земли и между обмотками
Измерение коэффициента рассеяния (tanδ) емкостей системы изоляции
Определение переходных характеристик передачи напряжения
Измерение полного сопротивления нулевой последовательности трехфазных трансформаторов
Испытание на устойчивость к короткому замыканию
Измерение постоянного тока сопротивление изоляции каждой обмотки относительно земли и между обмотками
Вакуумное испытание на прогиб трансформаторов, погруженных в жидкость
Испытание трансформаторов, погруженных в жидкость, на прогиб под давлением
Испытание на вакуумную герметичность трансформаторов, погруженных в жидкость, на месте
