•Высокотехнологичная обработка рулона методом VPI (вакуумной пропитки под давлением) с последующим высокотемпературным отверждением, высокой изоляцией, защитой от пыли и влаги.
•Лучшая влагостойкость / пылезащитность / устойчивость к ударам молнии
•Низкий уровень шума, низкие потери, сильное сопротивление короткому замыканию, низкий разряд.
•Низкое повышение температуры, длительный срок службы
•Дисковая обмотка с отличной устойчивостью к короткому замыканию и повышенной эффективностью охлаждения
| Основная спецификация | |
| Тип трансформатора | Вакуумная пропитка под давлением |
| Номинальная емкость | до 25 мВА |
| Номинальное напряжение | до 66кВ |
| Частота | 50/60 Hz |
| Фаза | 3 фазы |
| Материал обмотки | Медь /Алюминий |
| Класс изоляции | F( 150℃）, H（180℃） |
| Группа векторов | Dyn11, Dyn5, YNd1d1 |
| Защитный кожух | IP00 to IP54 |
| Охлаждение | AN， AF |
| высота | Max 5000m |
| Стандарт |
IEC, AS, EN, IEEE/ANSI, GOST |
| Применение | промышленные, коммерческие объекты и объекты общественного питания, общественные здания, солнечные батареи и другие внутренние помещения. |
Технология вакуумной пропитки под давлением.
Интегрированные обмотки высокого и низкочастотного напряжения повышают механическую прочность и устойчивость к короткому замыканию благодаря технологии вакуумной пропитки под давлением. Используемый изоляционный материал C-класса Dupont Nomex paper, а также обмотка из кислородной меди обеспечивают меньший частичный разряд, холостой ход и потерю нагрузки, а также низкое повышение температуры。

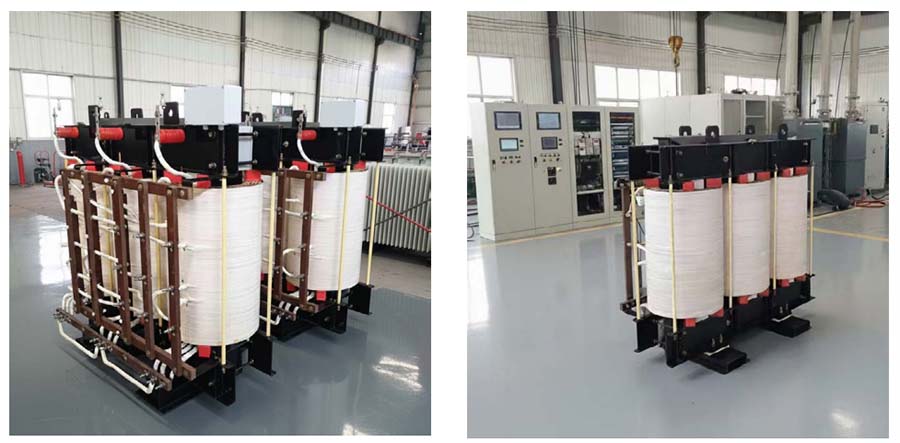

•Фазосдвигающий трансформатор сухого типа для ветроэнергетических проектов
Переменная частота 16,5-28,6 Гц
Частотно-регулируемый выпрямительный фазосдвигающий трансформатор специально разработан для обеспечения многофазного выпрямленного питания преобразователей частоты среднего и высокого напряжения. Выпрямитель, оснащенный изоляцией DuPont Nomex, подходит для широкого спектра инверторов среднего и высокого напряжения, эффективно фильтруя гармоники, защищая двигатели, отводя тепло и предотвращая возгорание.
Рутинный тест
Типовой тест
Специальный тест
