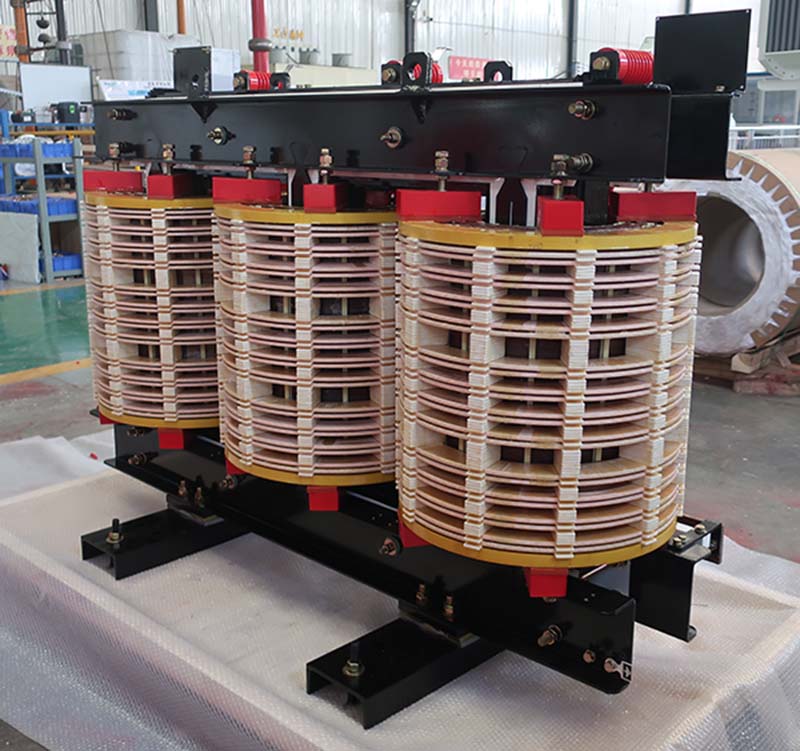

•Улучшенная конструкция, компактный размер, превосходная надежность
•многоимпульсные трансформаторные решения для снижения уровня гармоник в приводах переменного тока
•Доступны многофазные блоки, мост с 6,12, 24, 36 импульсами
•Трансформатор VPI изготовлен из изоляционных материалов Dupont класса C с большим запасом по повышению рабочей температуры, высокой перегрузочной способностью, высокой огнестойкостью, хорошей термостойкостью и длительным сроком службы
| Основные характеристики | |
| Тип | сухой тип |
| Фаза | трехфазный |
| Частота | 50/ 60Hz |
| Номинальная емкость | от 250 до 10000 кВА |
| Номинальное ВН | 3kV to 13.8kV |
| Номинальный LV | 3kV to 10kV |
| Рост температуры | 125K |
| Режим охлаждения | AN / AF |
| Класс изоляции | H |
| Код подключения обмотки | Y/E/yn |
| Импеданс | 6- 9% |
| Доступны вторичные обмотки | 6, 9, 12, 15, 18, 21, 24, 27, 36 windings |
| Максимальная температура | +40℃ |
| Минимальная температура | -25℃ |
| Высота | 1000M |
Применение
Обеспечивает мощность многофазного выпрямителя для инвертора среднего и высокого напряжения, играет множественную роль изоляции и сдвига фаз, в основном используется в вентиляторах котлов на электростанциях, в системах водоснабжения и металлургии, химической промышленности и коммунальном строительстве автоматизированной системы управления.
Рутинный тест
Типовой тест
Специальный тест
